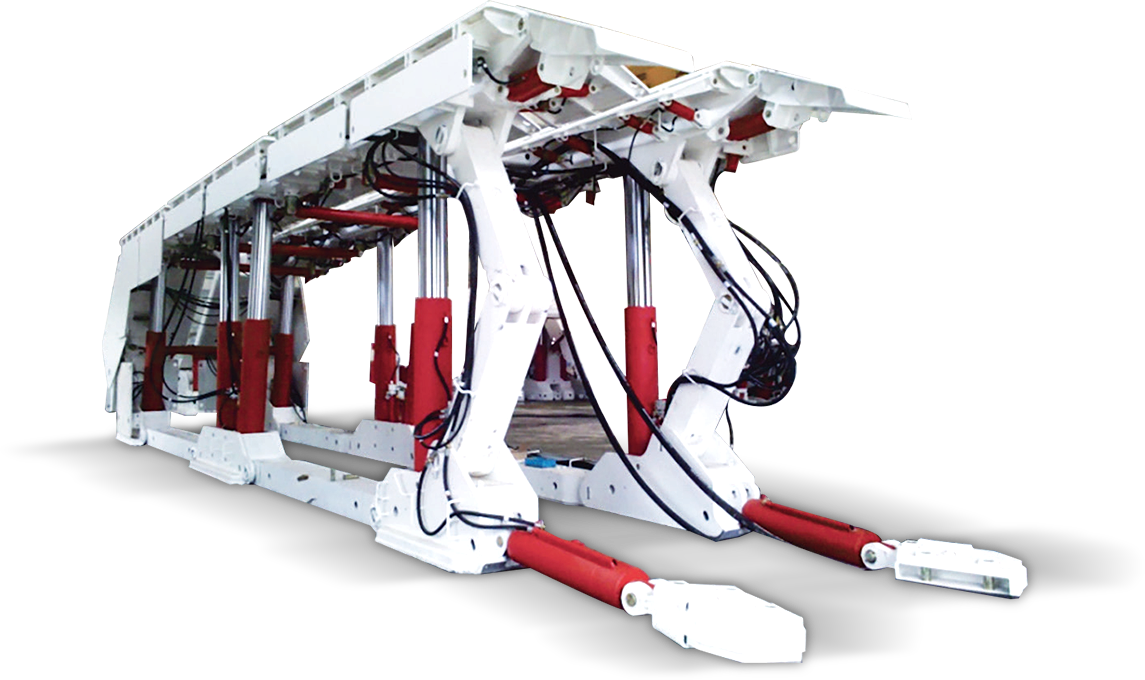

巷道端頭超前液壓支架
產品介紹
技術特點
相關產品
產品介紹
適用范圍
應用于大斷面、具有底鼓、沖擊地壓屬性的巷道支護。
結構特點
1、具有獨立的安全可變的抗沖擊可變通道，支護強度 可達1.1MPa，是傳統超前支架的2倍以上；
2、具有獨立的安全可變空間，空間寬度1200～1800mm；
3、具有大推力系統，推力可達2*2680kN，是傳統超 前支架的2倍；
4、具備抗沖擊、防底鼓、防幫鼓、可遠程遙控等功能。
2、具有獨立的安全可變空間，空間寬度1200～1800mm；
3、具有大推力系統，推力可達2*2680kN，是傳統超 前支架的2倍；
4、具備抗沖擊、防底鼓、防幫鼓、可遠程遙控等功能。
產品規格
支架高度：2500-4700（mm）
工作阻力：24500kN
支護強度：1.15MPa
操作方式：電液控制
運輸尺寸：8705x1783x2500（mm）
工作阻力：24500kN
支護強度：1.15MPa
操作方式：電液控制
運輸尺寸：8705x1783x2500（mm）
技術特點
兩架一組單運輸機端頭支架
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 支架適應巷道高度范圍 | 典型架型 |
|---|---|---|---|
| 9600-19200 | 3.0-5.5 | 2.5-4.5 |
ZT9600/16/30 ZT9600/18/35 ZT14400/22/35 ZT14400/20/40 ZT14400/25/40 ZT14400/28/45 ZT19200/25/40 ZT19200/28/45 |
兩架一組雙運輸機端頭支架
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 支架適應巷道高度范圍 | 典型架型 |
|---|---|---|---|
| 12800-25600 | 3.0-5.0 | 2.5-4.5 |
ZT12800/16/30 ZT12800/18/35 ZT19200/22/35 ZT19200/20/40 ZT19200/22/45 ZT25600/28/45 ZT19200/25/50 ZT25600/30/50 |
整體龍門式端頭支架
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 支架適應巷道高度范圍 | 典型架型 |
|---|---|---|---|
| 12000-22000 | 3.5-5.0 | 2.8-4.5 |
ZT12000/20/32 ZT12800/22/35 ZT14400/25/38 ZT22000/25/38 ZT18000/24/45 ZT12800/30/50 |

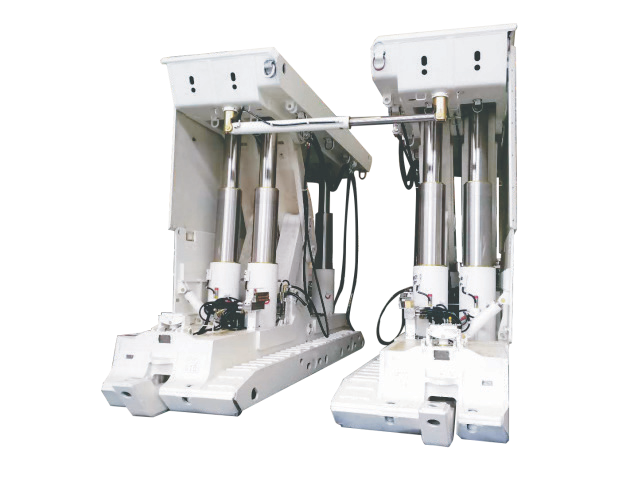

兩架一組超前支架
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 支架適應巷道高度范圍 | 典型架型 |
|---|---|---|---|
| 6400-9600 | 3.5-5.0 | 2.5-4.5 |
ZQL2×3200/16/30 ZQL2×3200/22/35 ZQL2×3200/20/40 ZQL2×4800/25/40 ZQL2×4800/28/45 ZQL2×4800/30/50 |

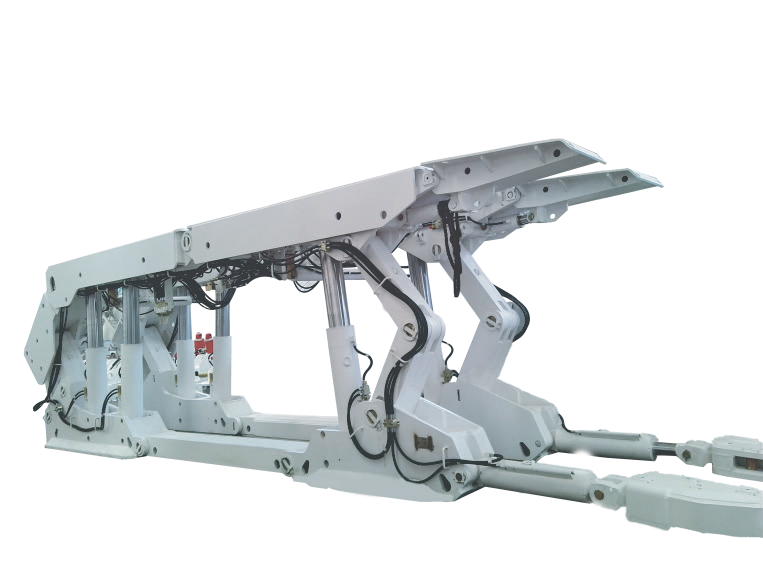

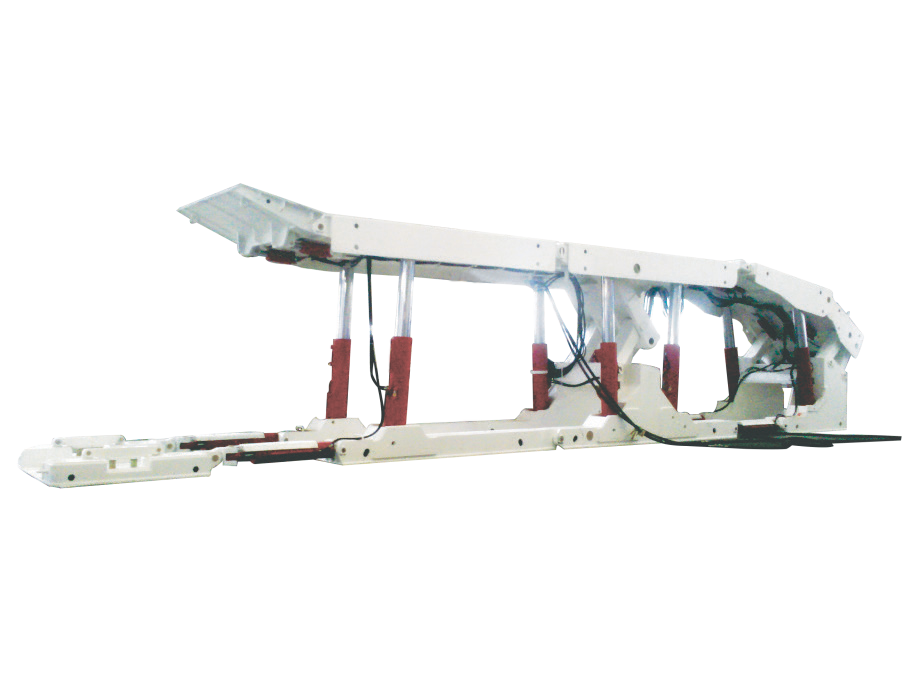

整體式超前支架
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 支架適應巷道高度范圍 | 典型架型 |
|---|---|---|---|
| 12000-22000 | 3.5-5.0 | 2.8-4.5 |
ZT12000/20/32 ZT12800/22/35 ZT14400/25/38 ZT22000/25/38 ZT18000/24/45 ZT12800/30/50 |

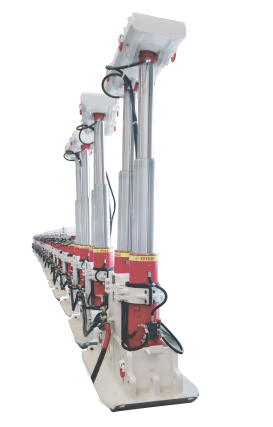

單元式超前支架
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 支架適應巷道高度范圍 | 典型架型 |
|---|---|---|---|
| 4000 | 3.0-4.5 | 2.5-4.0 |
ZQ4000/16/30 ZQ4000/18/36 ZQ4000/20.6/45 |

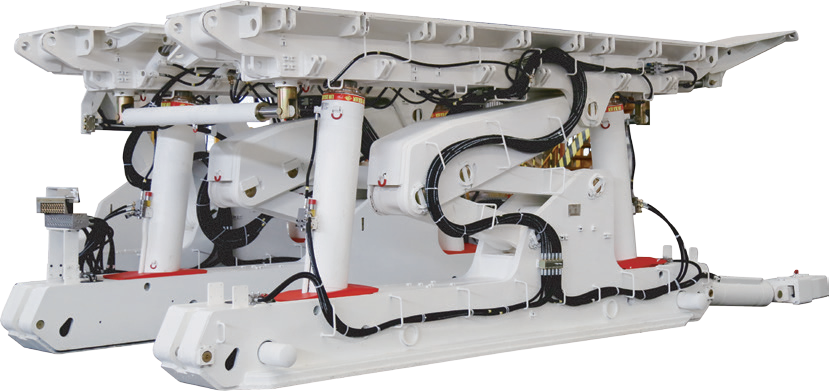

大工作阻力超前支架
| 工作阻力范圍(kN) | 支架最大支護高度范圍 | 支架適應巷道高度范圍 | 典型架型 |
|---|---|---|---|
| 45000-49000 | 3.8-4.7 | 3.0-4.5 |
ZQL2×22500/22/38D ZQL2×24500/25/47D |
